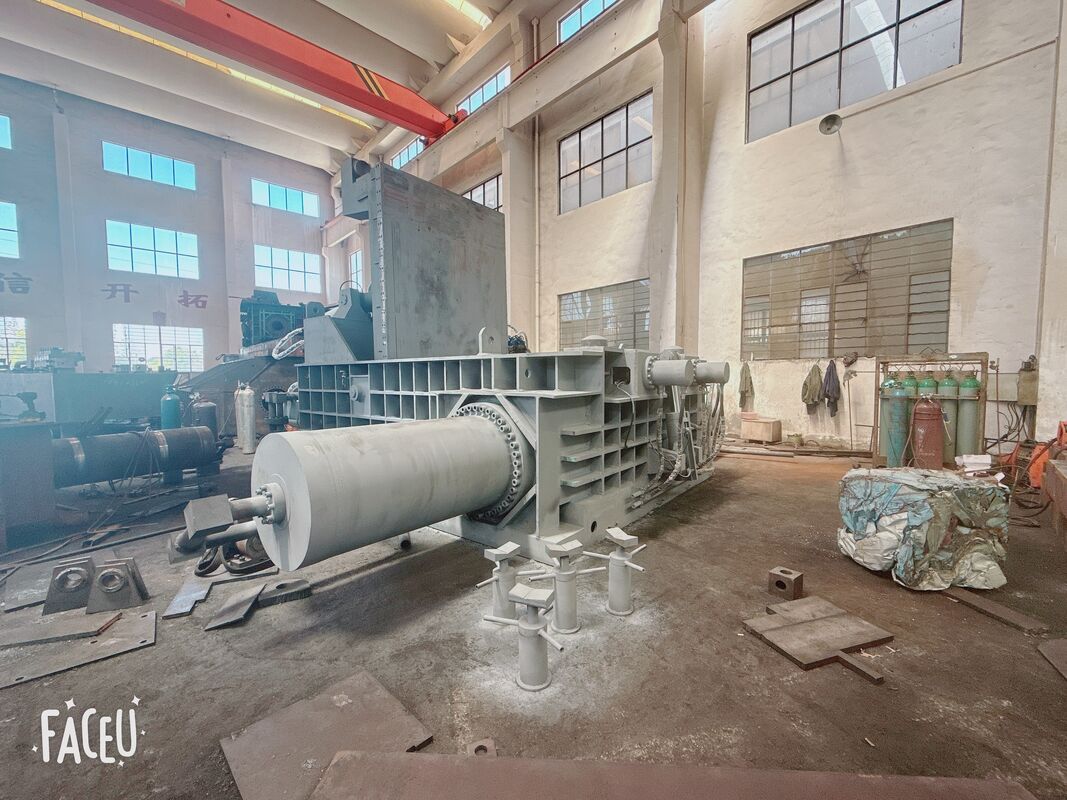

Y81-QF-630 630 tonnellate

La Y81-QF-630 è una confezionatrice idraulica per rottami di metallo pesante sviluppata per applicazioni di riciclaggio di metalli e di lavorazione di rottami di grandi volumi.

La macchina è dotata di un grande3500 × 3000 × 1300 mm camera di compressione, due cilindri di compressione principali, due cilindri di compressione laterali e un sistema idraulico di scarico delle bale.

con una sezione trasversale di700 × 700 mme lunghezza regolabile delle bale daDa 600 a 2000 mm, la macchina può comprimere i rottami di acciaio ingombranti in balle dense e gestibili per il trasporto, lo stoccaggio e la ricarica del forno.

Il Y81-QF-630 adotta il controllo automatico PLC e il telecomando, aiutando gli operatori a controllare i processi di compressione e scarico delle bale da una posizione di lavoro più sicura.

Caratteristiche principali della confezionatrice di rottami Y81-QF-630

Sistema di compressione idraulica per lavori pesanti

La macchina utilizza due cilindri di compressione principali con una spinta nominale di 6300 kN. Due cilindri di compressione laterali forniscono una compressione aggiuntiva dal lato della camera.

Questo design di compressione multi-direzionale aiuta a ridurre il volume di rottami ingombranti e a formare bale di metallo rettangolari compatte.

Grande camera di carico 3500 × 3000 mm

La camera di compressione misura:

3500 × 3000 × 1300 mm

La grande apertura di alimentazione è adatta per la movimentazione di rottami metallici di grandi dimensioni e irregolari.

Lunghezza regolabile della bale

La sezione trasversale standard delle bale è:

700 × 700 mm

La lunghezza della bale può essere regolata a partire da:

Da 600 a 2000 mm

La lunghezza regolabile delle bale consente all'operatore di adattare il peso e le dimensioni delle bale alle esigenze di trasporto, stoccaggio o carica in forno.

Baule di rottami di acciaio ad alta densità

Per i rottami di acciaio idonei, la densità di bale finite può raggiungere:

≥ 2000 kg/m3

La densità effettiva delle bale dipende dal tipo, dallo spessore, dalla forma e dalla densità iniziale dei rottami.

Controllo automatico PLC

Il Y81-QF-630 è controllato da un sistema PLC e supporta il telecomando.

Il sistema operativo controlla i processi di compressione principale, di compressione laterale, di copertura della camera, di blocco e di scarico delle bale.

L'automazione contribuisce a standardizzare il ciclo di imballaggio e riduce la dipendenza dal funzionamento manuale delle valvole idrauliche.

Scarico di bale anteriore

Dopo la compressione, la bale finita viene scaricata dalla parte anteriore della macchina da un cilindro idraulico di rotazione delle bale.

Questo metodo di scarico è adatto per l'installazione della confezionatrice con attrezzature a valle per la raccolta, la pesatura o il trasporto delle bale.

Specifiche tecniche

Sistema idraulico

Il sistema idraulico è progettato attorno a tre motori da 45 kW e tre pompe idrauliche A4V-250.

Ogni pompa idraulica ha uno spostamento nominale di 250 ml/h e una pressione nominale di 31,5 MPa. La pressione di lavoro del sistema idraulico della macchina è controllata a non più di 25 MPa.

Il grande serbatoio idraulico di olio ha una capacità di circa 5000 litri.

È installato un raffreddatore ad acqua GLB-25 per controllare la temperatura dell'olio idraulico durante il funzionamento continuo.

Il sistema finale di raffreddamento dell'acqua deve essere progettato in base alla temperatura ambiente locale, alla qualità dell'acqua e alle ore di funzionamento.

Materiali tipici

La confezionatrice idraulica Y81-QF-630 può essere configurata per la lavorazione di vari materiali ingombranti di rottami ferrosi, tra cui:

• Fabbricazione a partire da prodotti di acciaio
• Rottami di acciaio strutturale
• Altri rifiuti della siderurgia
• Rottami industriali di metalli pesanti
• Scatto di acciaio misto
• Grandi pezzi di acciaio irregolari
• Rottami prodotti da impianti di lavorazione dell'acciaio
• Metalli riciclabili raccolti da grandi cantieri di rottami

Le foto del materiale, le dimensioni massime del materiale e lo spessore del materiale devono essere confermati prima della produzione.

Per i rottami di acciaio molto spessi, di grandi dimensioni o di alta resistenza, può essere richiesta una pre-tisazione prima di caricare il materiale nella confezionatrice.

Applicazioni tipiche

Centri di riciclaggio dei metalli

La grande camera consente alle aziende di riciclo di trattare i rottami ingombranti e di ridurre lo spazio necessario per lo stoccaggio.

Fabbriche di acciaio

Le balle di rottami di acciaio compressi possono essere preparate per il trasporto e la carica in forno in base alle esigenze di dimensione e densità delle acciaierie.

Impianti di fabbricazione di metalli

I bordi delle lastre di acciaio, i tagli strutturali e i rifiuti di produzione possono essere compressi in balle gestibili.

Centri di raccolta di rottami

I rottami di metallo sciolti possono essere compattati per migliorare l'organizzazione dello stoccaggio e facilitare il carico su camion o navi.

Impianti di trattamento dei rifiuti industriali

La macchina può essere integrata in una grande linea di riciclaggio dei metalli con gru, afferratori, trasportatori, sistemi di pesatura e attrezzature per la movimentazione delle bale.

Vantaggi di un'impalcatrice metallica pesante

Volume ridotto di rottami

La compressione di rottami di acciaio sciolti e ingombranti riduce significativamente lo spazio occupato dal materiale.

Trasporti più semplici

Le balle rettangolari uniformi sono più facili da sollevare, impilare e trasportare rispetto ai rottami irregolari.

Miglioramento della gestione degli immagazzini

Le balle finite possono essere disposte in modo più efficiente nei magazzini, nei cantieri di rottami e nelle aree di carico.

Dimensioni delle bale controllate

La sezione delle bale di 700 × 700 mm e la lunghezza regolabile delle bale facilitano l'adeguamento alle diverse esigenze di movimentazione a valle.

Operazioni a distanza più sicure

Il sistema di controllo remoto consente all'operatore di osservare la macchina senza dover stare direttamente accanto alla camera di compressione.

Adatti a grandi progetti di lavorazione di rottami

La grande camera, i cilindri idraulici multipli e la potenza installata di 135 kW rendono l'Y81-QF-630 adatto per le più esigenti applicazioni di riciclaggio di rottami industriali.

Dimensioni della macchina e requisiti di installazione

Le dimensioni complessive della macchina sono approssimativamente:

9500 × 8555 × 3085 mm

Quando il coperchio della camera è aperto completamente, l'altezza totale della macchina è approssimativamente:

4660 mm

L'area di installazione raccomandata è approssimativamente:

10.2 × 9,8 metri

Uno spazio supplementare deve essere riservato a:

• Attrezzature per il carico dei materiali
• Rimozione delle bale
• Manutenzione delle stazioni idrauliche
• Accesso all'armadio di controllo elettrico
• Apparecchiature per l'acqua di raffreddamento
• Accesso dell'operatore
• Manipolazione di ricambi

Il cliente deve preparare una fondazione in calcestruzzo armato secondo il disegno finale della fondazione fornito dopo la conferma dell'ordine.

Informazioni relative alla spedizione

A causa delle dimensioni e del peso totale del Y81-QF-630, la macchina è adatta per la spedizione con navi da scarico.

Le principali sezioni di navigazione sono:

Il piano di trasporto finale, i punti di sollevamento e il metodo di imballaggio saranno confermati in base al porto di destinazione e alla rotta di trasporto.

Opzioni di personalizzazione

Il Y81-QF-630 può essere personalizzato in base alle condizioni operative del cliente.

La personalizzazione disponibile può includere:

• Voltaggio e frequenza di alimentazione diversi
• Lunghezza di bale personalizzata
• Sistema idraulico di riscaldamento a olio per regioni fredde
• Sistema di raffreddamento dell'olio idraulico migliorato
• Diverse marche di PLC e componenti elettrici
• Configurazione del telecomando
• Integrazione di gru di carico o di afferratore di materiali
• Sistema di pesatura delle bale
• Protezione della sicurezza personalizzata
• Confezione di ricambi
• Sostegno all'installazione e alla messa in servizio

Tutte le personalizzazioni devono essere confermate prima della produzione.

Informazioni necessarie per la selezione della macchina

Per consigliare il corretto imballaggio per rottami, indicare:

1. Fotografie o video del materiale di rottamazione
2. Tipo di metallo da trasformare
3. Dimensioni massime del materiale
4. Spessore massimo del materiale
5. Capacità di elaborazione richiesta per ora o per giorno
6. Dimensioni richieste delle bale
7. Peso o densità di bale richiesta
8. Fornitura di energia locale
9. Metodo di carico
10. Porto di destinazione

Sulla base di queste informazioni, il nostro team di ingegneri può valutare se il Y81-QF-630 è adatto al vostro progetto.

Domande frequenti

Qual è la dimensione della camera di compressione della Y81-QF-630?

La camera di compressione misura 3500 × 3000 × 1300 mm.

Qual è la taglia della balle finita?

La sezione trasversale standard delle bale è di 700 × 700 mm. La lunghezza delle bale può essere regolata da circa 600 a 2000 mm.

Qual è la densità di bale?

Per i rottami di acciaio idonei, la densità di bale può raggiungere almeno 2000 kg/m3.

Qual è la potenza totale installata?

La potenza totale installata è di 135 kW, composta da tre motori principali da 45 kW.

Qual è il tempo di ciclo della macchina?

Il tempo di ciclo in vuoto è di circa 110-120 secondi. La capacità di produzione effettiva dipende dall'efficienza di carico, dal tipo di rottame, dalla dimensione del materiale e dalla lunghezza delle bale.

La macchina funziona automaticamente?

La macchina utilizza il controllo automatico PLC e supporta il telecomando.

Come viene scaricata la pallina finita?

La pallina viene scaricata dalla parte anteriore della macchina da un cilindro idraulico a rotazione.

Può fornire una capacità di produzione oraria esatta?

La capacità oraria deve essere calcolata in base alla densità del materiale del cliente, al metodo di carico, alla lunghezza delle bale e al peso delle bale richiesto.Prima di confermare la capacità sono necessarie foto di materiale e requisiti di produzione.

La tensione può essere personalizzata?

Sì. La specifica standard è 415 V, 3 fasi, 50 Hz. Altre configurazioni di tensione e frequenza possono essere progettate in base al paese di destinazione.

La macchina può essere spedita in container?

A causa delle sue grandi dimensioni e del suo peso totale di circa 90 tonnellate, il metodo di trasporto raccomandato è un peschereccio da scarico.

Perché scegliere Jiangyin Huake Machinery?

Jiangyin Huake Machinery Equipment Co., Ltd. è specializzata in attrezzature idrauliche per il riciclo dei metalli e fornisce soluzioni personalizzate in base al materiale di scarto del cliente,obiettivo di produzione e condizioni operative.

Prima di raccomandare una macchina, il nostro team tecnico valuta il tipo di materiale, le dimensioni del materiale, le dimensioni delle bale, il metodo di carico e la capacità richiesta.

Questo processo di selezione basato sul progetto contribuisce a garantire che il sistema idraulico, le dimensioni della camera e le specifiche delle bale corrispondano all'operazione di riciclaggio effettiva del cliente.

Richiesta di una proposta tecnica

Vi preghiamo di inviarci le foto del materiale di rottamazione, le dimensioni massime del materiale, la capacità giornaliera richiesta, le dimensioni delle bale e l'alimentazione locale.

Il nostro team di ingegneri valuterà le vostre esigenze e preparerà una configurazione della macchina adatta, una proposta tecnica e un preventivo per il vostro progetto.
