Q91Y-630W Teso scarto idraulico metallo taglio per la lavorazione di scarto d'acciaio 911 TPH

Visualizzazione del prodotto

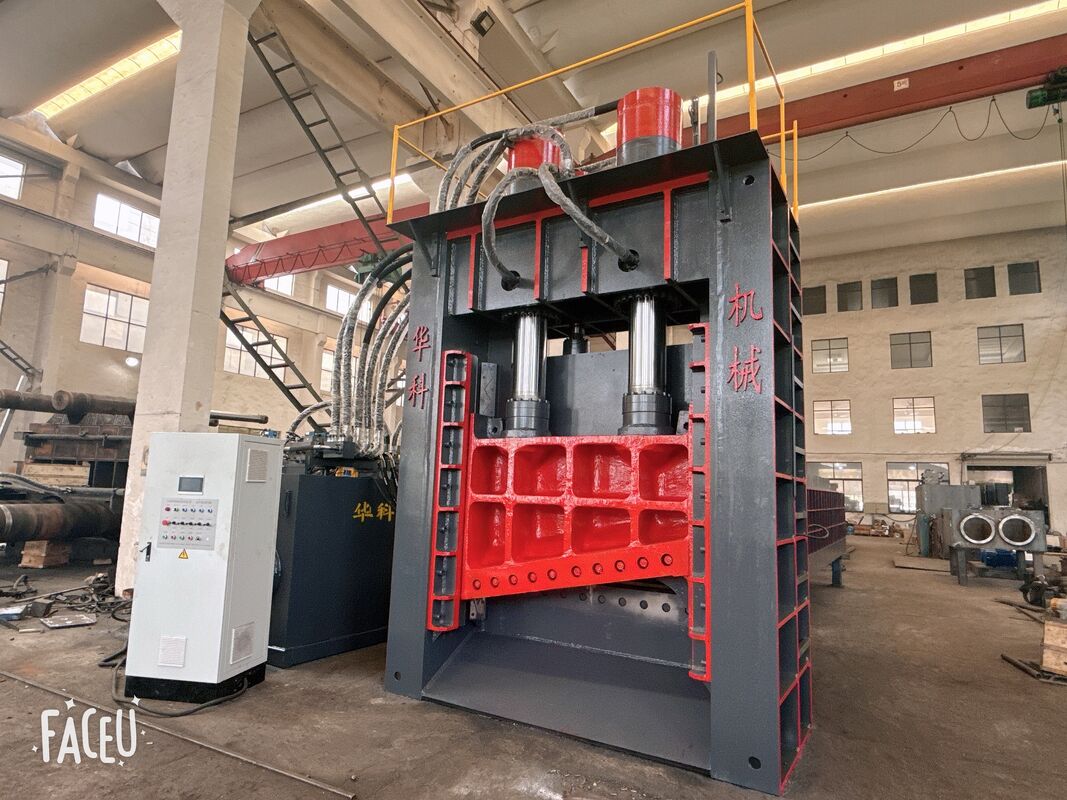

IlQ91Y-630W Cisaio idraulico per rottami di metallo pesanteè progettato per tagliare rottami di acciaio lunghi, ingombranti e di grande volume in pezzi più brevi e più gestibili.e impianti di riciclaggio dei rifiuti industriali.

La macchina combina due cilindri principali di taglio con un cilindro di taglio rapido, fornendo una forza di taglio combinata totale di655 tonnellate. È dotato di un7 000 × 1600 × 900 mm scatola di alimentazione, aLame da taglio di 1600 mmPer la lavorazione dei rottami di acciaio, la capacità di produzione documentata è stimata in modo prudente a911 tonnellate all'ora.

Principali vantaggi tecnici

Forza di taglio combinata di 655 tonnellate

Il Q91Y-630W utilizza:

• Due cilindri principali di taglio, ciascuno con una capacità nominale di circa 260 tonnellate
• Un cilindro di taglio rapido di circa 135 tonnellate
• Forza combinata totale di taglio: 655 tonnellate

Questa configurazione idraulica fornisce la forza necessaria per la lavorazione di rottami di acciaio pesanti, di pezzi di piastra spessa, di acciaio rotondo, di acciaio quadrato,e altri materiali ferrosi industriali nella gamma di resistenza specifica.

Capacità di trasformazione di rottami di acciaio di 911 tonnellate orarie

Per le applicazioni di rottami di acciaio, la macchina ha un tasso di produzione conservativo stimato di911 tonnellate all'ora.

La produzione effettiva può variare a seconda di:

• Tipo di rottame
• Spessore del materiale
• Densità del materiale
• Efficienza dell'alimentazione
• Lunghezza di taglio richiesta
• Esperienza dell'operatore
• Velocità di alimentazione della gru o della presa

La capacità indicata si basa sulla lavorazione dello scarto di acciaio e non dovrebbe essere applicata automaticamente all'alluminio, al rame, all'acciaio inossidabile o ad altri materiali senza una conferma separata.

Cassa alimentare da 7 metri per rottami lunghi

La scatola di alimentazione interna misura:

7000 × 1600 × 900 mm

La scatola di alimentazione di 7 metri di lunghezza è adatta per ricevere rottami lunghi e ingombranti, riducendo la necessità di un eccessivo pre-taglio manuale prima che il materiale entri nel processo di taglio.

I materiali tipici possono includere:

• Fabbricazione a partire da acciaio
• Fabbricazione a partire da pezzi stagnanti
• Rottami di acciaio strutturale
• Acciaio rotondo
• Acciaio quadrato
• Acciaio da demolizione
• Rifiuti di produzione siderurgica

La lunga scatola di alimentazione supporta anche l'alimentazione organizzata e il materiale in fase che spinge verso la camera di taglio.

Lata di taglio larga 1600 mm

La macchina è dotata di unlunghezza della lama 1600 mm e larghezza di taglio 1600 mm.

L'apertura di taglio ampia consente di posizionare diversi pezzi di rottamazione su tutta l'area di taglio e supporta la lavorazione di rottami di acciaio ingombranti o irregolari.

L'altezza minima di apertura del taglio documentata è:550 mm, e l' angolo di taglio è10.5 gradi.

Sistema di alimentazione del materiale a spinta posteriore

Il Q91Y-630W utilizza un cilindro idraulico posteriore per spingere il materiale di rottamazione verso la camera di taglio.

Specifiche del sistema di spinta del materiale

• Modello di cilindro di spinta: YG220/160-7000
• Corsa del cilindro: 7000 mm
• Spinta massima: 1350 kN
• Forza di spinta approssimativa: 135 t
• velocità di spinta: 300 mm/s
• Metodo di spinta: spinta del cilindro posteriore
• Lunghezza di taglio: regolabile
• Sistema di controllo della lunghezza: incluso

La progettazione a spinta posteriore consente di spostare i rottami lunghi e misti attraverso la scatola di alimentazione senza basarsi interamente sul riposizionamento manuale.Il sistema di taglio regolabile consente all'operatore di controllare le dimensioni approssimative del materiale tagliato in base al trasporto, di stoccaggio o di carica del forno.

Sistema idraulico di ritenuta del materiale

Prima del colpo di taglio principale, il sistema di ritenuta del materiale preme il rottame in una posizione più stabile.

La macchina è dotata di due cilindri di contenimento.

Parametri di tenuta del materiale

• Modello di cilindro: YG200/140-950
• Quantità: 2 bombole
• Spinta massima: 800 kN per cilindro
• Forza di trattenimento approssimativa: 80 tonnellate per cilindro
• Forza di trattenimento totale: circa 160 tonnellate
• Distanza del cilindro: 900 mm

Il sistema di ritenuta aiuta a stabilizzare i rottami sciolti o irregolari prima della tosatura, riducendo il movimento del materiale durante il ciclo di taglio.

Capacità di taglio di riferimento

Il PDF specifica le capacità di taglio di riferimento per acciaio con resistenza alla trazione non superiore a:

Δb ≤ 450 MPa

Le dimensioni di riferimento documentate per le condizioni di resistenza del materiale specificate includono:

Questi valori devono essere considerati come capacità di riferimento nelle condizioni del materiale indicato.e metodo di funzionamento.

Principali specifiche tecniche

La frequenza di taglio a carico vuoto è documentata come3°4 volte al minutoe non deve essere confuso con il ciclo di produzione effettivamente carico.

Configurazione del motore e della pompa idraulica

Il sistema di alimentazione idraulica utilizza tre motori principali e tre pompe idrauliche.

Motore principale

• Modello: YE-225M-4
• Potenza nominale: 45 kW per motore
• Quantità: 3 serie
• Potenza totale del motore principale: 135 kW
• Velocità nominale: 1440 giri/min

Pompa idraulica

• Modello: A4V-250
• Quantità: 3 serie
• Pressione nominale: 31,5 MPa
• Dislocamento nominale: 250 ml/h

La pressione di esercizio del sistema idraulico non deve superare:25 MPa, mentre la pressione nominale della pompa idraulica31.5 MPaQuesti sono valori tecnici diversi e non devono essere trattati come lo stesso parametro.

Sistema di raffreddamento per il funzionamento idraulico

Il Q91Y-630W include un sistema di circolazione di raffreddamento dell'acqua per l'unità idraulica.

Specifiche del sistema di raffreddamento

• Modello di pompa di raffreddamento: 65-125A-2.2
• Potenza della pompa di raffreddamento: 2,2 kW
• Velocità nominale: 1450 giri/min
• Flusso nominale: 200 l/min
• Pressione nominale: 0,63 MPa
• Modello di raffreddatore d'acqua: BB60H-20
• Quantità: 1 set

Il sistema di raffreddamento supporta la gestione idraulica della temperatura dell'olio durante il funzionamento industriale.

PLC e comando a distanza

La macchina è dotata di controllo PLC e di comando remoto.

I principali componenti di controllo elencati nel disciplinare sono:

• PLC della serie Omron CP1E
• Interruttori di limite Omron
• Display di testo XINJIE
• Componenti elettrici Delixi
• Valvole solenoidi Yicheng
• Piastre di usura di acciaio speciale Xingcheng

La funzione di controllo remoto consente all'operatore di gestire le azioni della macchina da una posizione di lavoro adeguata, riducendo così la necessità di rimanere vicino all'area di taglio durante il normale funzionamento.

Applicazioni adatte

Il taglio idraulico per rottami Q91Y-630W può essere utilizzato nei seguenti settori:

Stazioni di riciclaggio di rottami metallici

La macchina è in grado di trasformare pezzi di ferro lunghi, ingombranti e irregolari in sezioni più brevi per la classificazione, lo stoccaggio, il trasporto o la rivendita.

Fabbriche di acciaio

Le acciaierie possono utilizzare la macchina per preparare i rottami prima di caricare il forno.

Fonderie

Le fonderie possono utilizzare la macchina per ridurre le dimensioni dei rottami di acciaio e preparare alimenti per forni più gestibili.

Impianti di lavorazione dei metalli

I pezzi di piastra di acciaio, i residui di produzione, i rottami strutturali e altri rifiuti metallici industriali possono essere trattati prima del riciclo.

Trasformazione di rottami da demolizione

L'acciaio lungo e i rifiuti di demolizione possono essere abbreviati prima del trasporto o dell'ulteriore lavorazione.

Materiali tipici

La macchina è destinata principalmente alla lavorazione dei rottami ferrosi.

I materiali adatti possono includere:

• Fabbricazione a partire da pezzi stagnanti
• Fabbricazione a partire da acciaio
• Scacchi di acciaio rotondo
• Rottami quadrati di acciaio
• Rottami di acciaio strutturale
• Profili di acciaio lunghi
• Rifiuti di acciaio industriale
• Acciaio da demolizione
• Rottami di ferro pesante misti

Prima di selezionare la macchina si devono confermare le dimensioni del materiale, la qualità dell'acciaio, la resistenza alla trazione, la forma e il metodo di alimentazione.

Come funziona il tesserino per rottami di metallo Q91Y-630W

Fase 1: carico dei rottami

I rottami di acciaio vengono caricati nella scatola di alimentazione da 7000 mm con gru, presa idraulica, escavatore o altra attrezzatura di carico adeguata.

Fase 2: Spingere il materiale

Il cilindro idraulico posteriore spinge il rottame verso la camera di taglio e l'operatore può regolare la distanza di alimentazione in base alla lunghezza di taglio richiesta.

Fase 3: detenzione dei materiali

Due cilindri idraulici pressano il rottame e lo stabilizzano prima del taglio.

Fase 4: taglio idraulico

I cilindri principali di taglio e il cilindro di taglio veloce guidano la lama attraverso il materiale.

Fase 5: Scarico dei materiali

Dopo il taglio, le sezioni di rottami più brevi cadono dall'area di taglio e possono essere raccolte per il trasporto, lo stoccaggio o la ricarica del forno.

Fase 6: trattamento ripetuto

Il cilindro posteriore spinge avanti il materiale rimanente e la macchina ripete il ciclo di taglio.

Vantaggi per le operazioni di lavorazione dello scarto

Riduzione della dipendenza dal taglio manuale della fiamma

I rottami lunghi o ingombranti richiedono spesso un pre-taglio prima del trasporto o dell'uso in forno.

Dimensioni di rottami più gestibili

Il sistema regolabile di spinta e controllo della lunghezza aiuta a produrre sezioni di rottami più brevi che sono più facili da immagazzinare, trasportare e inserire nelle attrezzature a valle.

Grandi capacità di alimentazione

La scatola di alimentazione 7000 × 1600 × 900 mm può accogliere pezzi lunghi e ingombranti, riducendo la necessità di tagliare ogni pezzo prima del carico.

Forza idraulica pesante

La forza di taglio combinata di 655 tonnellate consente la lavorazione di rottami di acciaio pesanti entro i limiti di resistenza alla trazione e di dimensione specificati.

Adatti per i volumi di rottami industriali

Con un tasso di produzione di rottami di acciaio documentato di 911 tonnellate all'ora,la macchina è destinata a operazioni di riciclaggio che richiedono una capacità di lavorazione superiore a quella delle piccole forbici per alligatori o delle attrezzature di taglio manuale.

Informazioni relative alla spedizione

La macchina è suddivisa in sezioni principali per il trasporto.

La proposta di spedizione documentata comprende un contenitore a scaffale piatto di 40 piedi con possibili requisiti di larghezza o altezza eccessive, insieme a contenitori aggiuntivi per altre sezioni della macchina.La selezione finale del contenitore deve essere confermata in base alla rotta di trasporto, limiti del vettore, requisiti del porto e dimensioni finali dell'imballaggio.

Perché scegliere la forbice idraulica Q91Y-630W?

Il Q91Y-630W fornisce una combinazione pratica di pesante forza di taglio, lunga capacità di alimentazione del materiale, spinta idraulica, controllo PLC e produzione di scarto di acciaio industriale.

I motivi principali per considerare questo modello includono:

• Forza combinata di taglio di 655 tonnellate
• Capacità documentata di rottami di acciaio TPH
• Casella di alimentazione lunga 7000 mm
• Larghezza di taglio 1600 mm
• Forza di spinta posteriore di 135 tonnellate
• Controllo regolabile della lunghezza di taglio
• Circa 160 tonnellate di forza di trattenimento del materiale
• PLC e comando a distanza
• Sistema di circolazione dell'acqua di raffreddamento
• Fornitore di alimentazione personalizzabile

Domande frequenti

Qual è la capacità produttiva del Q91Y-630W?

La capacità di produzione documentata è stimata in modo prudente a911 tonnellate all'ora per la rottamazione di acciaioLa produzione effettiva dipende dalla densità di rottami, dalle dimensioni, dall'efficienza di alimentazione e dalla lunghezza di taglio richiesta.

Qual è la forza di taglio totale?

La macchina utilizza due cilindri di taglio di 260 tonnellate e un cilindro di taglio rapido di 135 tonnellate.655 tonnellate.

Qual è la dimensione della scatola di alimentazione?

Le dimensioni della scatola di alimentazione interna sono:7000 × 1600 × 900 mm.

Qual è la larghezza della lama da taglio?

La lunghezza della lama di taglio e la larghezza di taglio sono entrambi1600 mm.

È possibile regolare la lunghezza del taglio?

Il sistema posteriore di spinta del materiale include una funzione di controllo della lunghezza di taglio, che consente all'operatore di regolare la distanza di alimentazione.

Quali materiali può elaborare la macchina?

La macchina è progettata principalmente per lo scarto di acciaio.450 MPa.

Può tagliare acciaio rotondo e acciaio quadrato?

Le capacità di taglio di riferimento per le condizioni di resistenza del materiale documentate comprendono:

• Acciaio rotondo fino a Ø130 mm
• Acciaio quadrato fino a 120 × 120 mm
• Placca di acciaio fino a 60 × 600 mm

La macchina è completamente automatica?

La macchina comprende il controllo PLC, il telecomando, la spinta idraulica, il tenuto del materiale e il controllo della lunghezza.il documento disponibile non lo descrive come una linea di produzione completamente automatica senza equipaggio.

La tensione può essere personalizzata?

La specifica standard è:380 V, 3 fasi, 50 Hz, e l'alimentazione può essere personalizzata in base alle esigenze elettriche locali del cliente.

Richiesta di una proposta tecnica

Per consigliare il giusto taglio idraulico per rottami, indicare:

• Foto o video dello scarto
• Tipo di materiale e grado di acciaio
• Dimensioni massime del materiale
• Spessore del materiale
• Capacità di produzione richiesta per ora o per giorno
• Lunghezza di taglio richiesta
• Voltaggio e frequenza locali
• Porto di destinazione

Sulla base di queste informazioni, Jiangyin Huake Machinery Equipment può preparare una configurazione della macchina, una proposta tecnica, un piano di spedizione e un preventivo adeguati.
